體視顯微鏡的使用步驟及注意事項
2024-01-08(597)次瀏覽

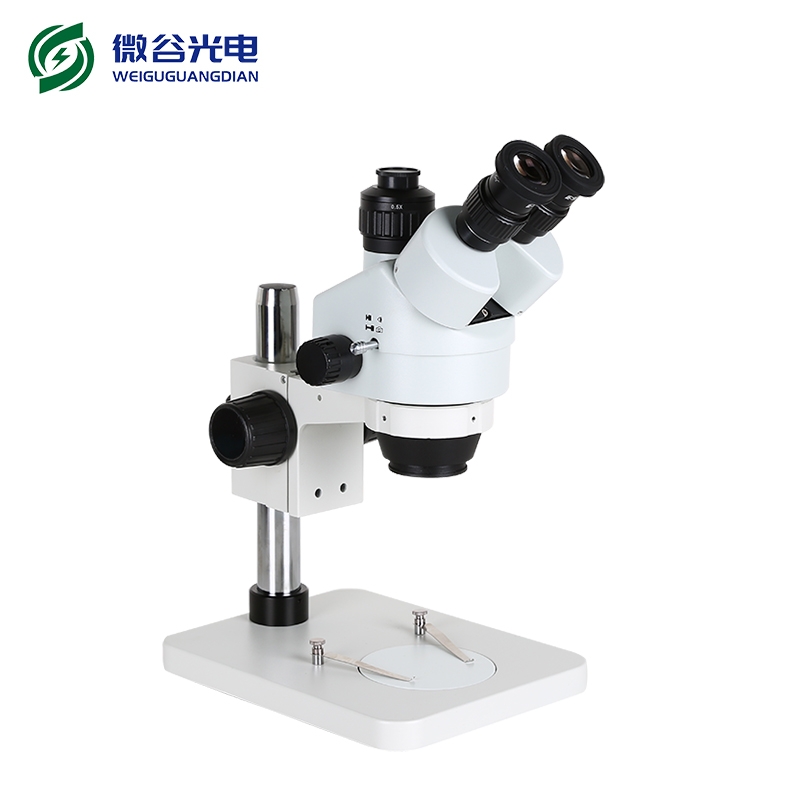

立體顯微鏡又稱實體顯微鏡或解剖顯微鏡,在觀察物體時能產生立體的三維空間圖像.立體感強,成像清晰視野大,工作距離長,是一種應用廣泛的常規顯微鏡.操作方便,直觀,驗證效率高.適用于電子工業生產線檢驗、印刷電路板檢驗、印刷電路組件焊接缺陷(印刷錯位、坍塌等)檢驗、單板PC檢驗、真空熒光顯示VFD檢驗等、并配備測量軟件測量各種數據.
立體顯微鏡又稱實體顯微鏡或解剖顯微鏡,在觀察物體時能產生立體的三維空間圖像.立體感強,成像清晰視野大,工作距離長,是一種應用廣泛的常規顯微鏡.操作方便,直觀,驗證效率高.適用于電子工業生產線檢驗、印刷電路板檢驗、印刷電路組件焊接缺陷(印刷錯位、坍塌等)檢驗、單板PC檢驗、真空熒光顯示VFD檢驗等、并配備測量軟件測量各種數據.
體視顯微鏡具體的使用方法
(1)安裝顯微鏡后,插入電源插頭,并打開電源開關,同時確保供電電壓與顯微鏡額定電壓一致并選擇照明方式；
(2)根據觀察標本,選擇臺板(觀察透明標本時,選擇透明的毛玻璃臺板;觀察不透明標本,可選擇黑白臺板),安裝在底座臺板孔內并鎖緊;
(3)松開調焦滑座上的緊固螺釘,并調整鏡體高度,目測工作距離約80mm(使其與所選物鏡放大倍數大致相同),然后鎖緊支架并將安全環靠近調焦支架并鎖緊;
(4)安裝目鏡時,先松開目鏡筒上的螺釘并在安裝目鏡后擰緊螺釘(目鏡放入目鏡筒時要特別小心,盡量不要用手觸摸鏡頭表面);
(5)調整瞳孔距離.當用戶通過兩個目鏡觀察視場時不是圓形視場時,用手拉動棱鏡箱,并改變目鏡筒的瞳孔距離,使其能夠觀察到完全重疊的圓形視場(表明瞳孔距離已調整);
(6)觀察標本(對標本進行焦點調整),首先將左目鏡筒上的視度圈調整到0刻線位置.一般首先從右目鏡筒(即固定目鏡筒)觀察,將變倍筒(有變倍裝置型號時)轉到更高的位置,轉動調焦手輪對標本進行焦點調整,直到標本圖像清晰,然后將變倍筒轉到更低的位置.此時再用左目鏡筒觀察.如果不清楚,可沿軸向調整目鏡筒上的視度圈,直到標本圖像清晰,然后雙目觀察其焦點調整效果;
(7)觀察結束后,然后關掉電源并取下標本的,最后用防塵罩將顯微鏡蓋緊.
